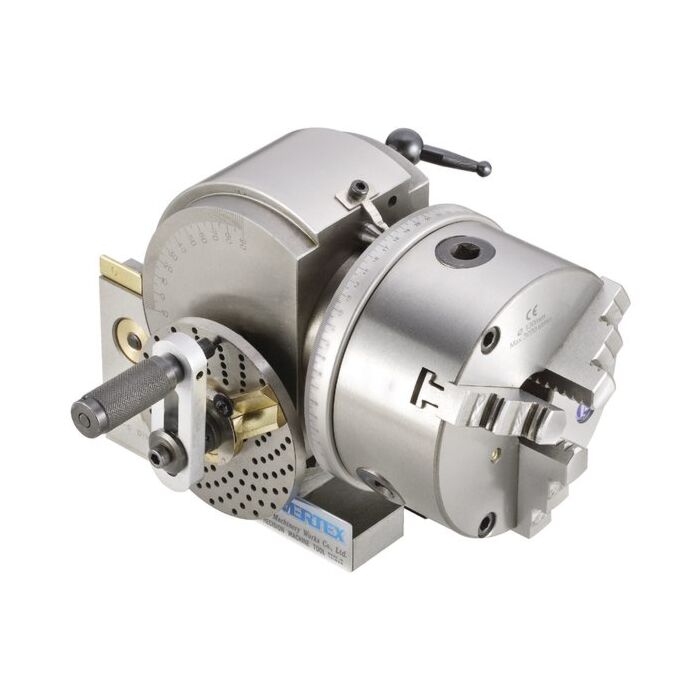

Verdeelapparaat BS-0-J5 / BS-1-J6

De verdeelkop heeft een directe verdeling van 24 gaten.
Horizontaal - verticaal -10° tot +90° kantelbaar.
Worm gehard en geslepen. Overbrenging 1:40. Kompleet met
klauwplaatflens, tegencenter en meenemer.

Alle typen standaard
met 3 verdeelschrijven inrichting:
A: 15-16-17-18-19-20
B: 21-23-27-29-31-33
C: 37-39-41-43-47-49

Verdeelapparaat BS-0-J:
- Inclusief zelfcentrerende
3-klauwplaat, ø 125 mm

Verdeelapparaat BS-1-J:
- Inclusief zelfcentrerende
3-klauwplaat, ø 160 mm

Afmetingen:
No. Hoogte Totale Totale Center
lengte breedte hoogte
BS-0-J 173 188 100
BS-1-J 220 230 128
