Universele Hardheidstester HOG-7U Rockwell / Brinell / Vickers

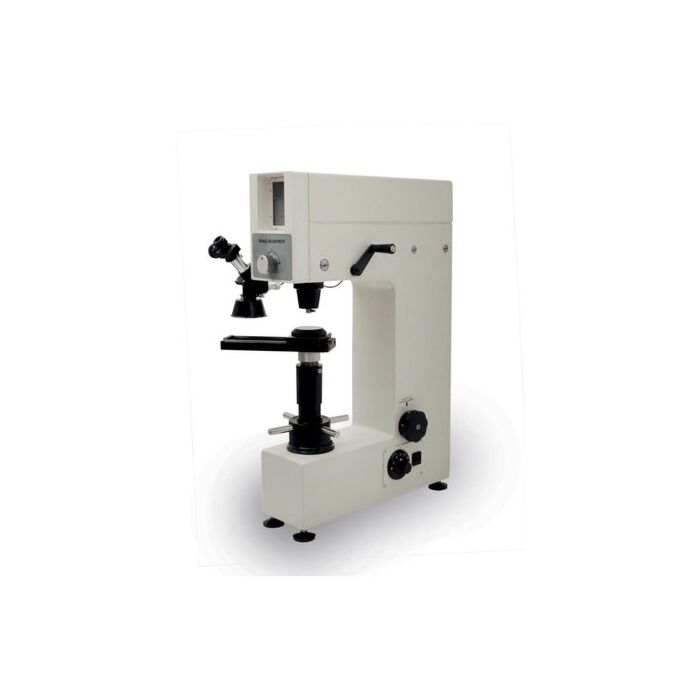

Universele Hardheidstester HOG-7U

Analoge Hardheidstester voor Rockwell, Brinell en Vickers metingen. Solide hardheidstester met dode gewichten. Met deze machine kan zowel Rockwell, Brinell als Vickers gemeten worden. Deze Universele machine met mechanische belastingsysteem heeft een analoge Rockwell meetsysteem en een analoge meetmicroscoop voor Vickers en Brinell Metingen. Gebruiksvriendelijke verschuifgeleiding voor het eenvoudig positioneren van het te meten werkstuk tussen indruklichaam en meetmicroscoop.

Conform norm: DIN-EN-ISO 6506, 6507, 3508 en ASTM
Eenvoudige meetcyclus met hevel-inrichting
Grootste testbelasting van 187,5kg

Technische Gegevens:

Metingen naar: Rockwell, Brinell, Vickers
Oktiek: Okulaar 15x
Objektief: uitwisselbaar 37,5x en 75x Vergroting
Meetkrachtbereik: Rockwell : 60 - 100 - 150 kg
Brinell : 32,25 - 62,5 - 187,5 kg
Vickers : 30 - 100 kg
Belastingsduur: Naar norm
Testcyclus: hevel-inrichting, manueel
Max. Werkstukgrootte: 180 mm hoog
max. diepte: 200mm (Inslaglichaam tot machine)
Meetbare werkstukken:
externe oppervlakken, Cylindrische oppervlakken
tot min, 3mm diameter.
Stroomverzorging: 220V / 50 Hz
Afm. Machine (DxBxH): 560 x 260 x 760 mm
Gewicht: 90 kg

Meegeleverde Accessoires:

Rockwell Diamantindruklichaam 120°
Rockwell Kogel 1/16
Brinell Kogel 1mm, 2,5mm und 5mm
Vickers Diamantpyramide 136°
Objektief voor 37,5x en 75x vergroting
V-tafel ø40mm en ø60mm
Vlakke meettafel ø60mm
Vlakke meettafel ø150mm

Hardheidsvergelijkingsplaten ±450HV, ±200HB, ±60HRC, ±30HRC, ±85HRB
2 Reservezekeringen 3A
2 Reservelampen 6V / 12W
Externe Lamp voor Brinell-metingen
Stroomkabel
Installatie en gebruiksaanwijzing

Accessoires:

6M35.9.11 Objectief voor 150x vergroting
6M35.9.50 Reserve Rockwell Diamant inslaglichaam
6M35.9.51 Reserve Rockwell Inslaglichaam voor Kogel 1/16
6M35.9.52 Reserve Rockwell Kogel (5 Stuk)
6M35.9.65 Reserve Brinell Kogel 1mm
6M35.9.66 Reserve Brinell Kogel 2,5mm
6M35.9.67 Reserve Brinell Kogel 5mm
6M35.9.70 Reserve Vickers Diamantpyramide 136°
6M35.9.80 Rockwell Diamant Inslaglichaam met DKD certificaat
6M35.9.81 Inslaglichaam Rockwell Kogel 1/16 met DKD certificaat
6M35.9.82 Inslaglichaam Brinell Kogel met DKD certificaat
6M35.9.83 Inslaglichaam Vickers Diamantpyramide 136° met DKD certificaat
6M35.9.30 HRC Hardheidsvergelijkingsplaat met DKD Certificaat
6M35.9.31 HV Hardheidsvergelijkingsplaat met DKD Certificaat
6M35.9.32 HB Hardheidsvergelijkingsplaat met DKD Certificaat
6M35.9.10 Installatie / Kalibratie / Scholing bij klant door onze monteur
