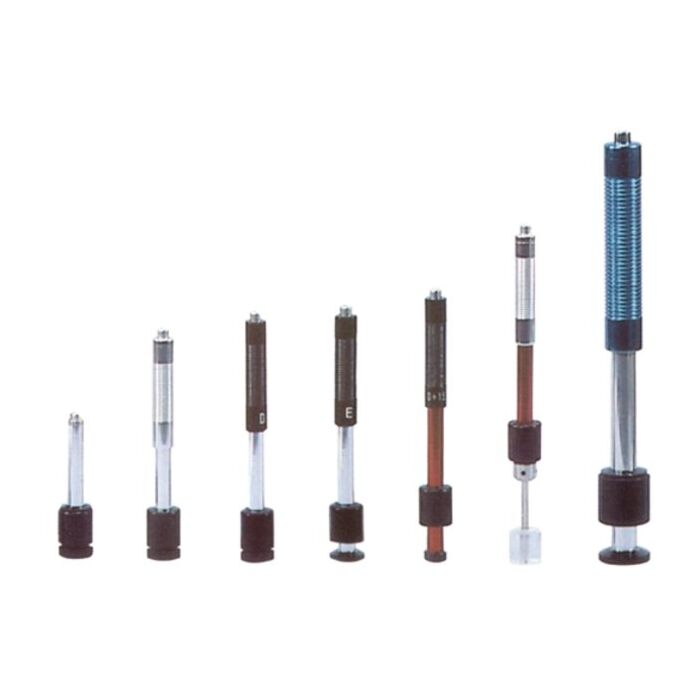

Slagsondes voor DHT-100, DHT-200

Diverse type slagsondes voor diverse toepassingen.

Sonde DC: Voor interne boringen.
Sonde C: met 25% slagkracht voor impact gevoelige werkstukken.
Sonde D+15: Voor sleuven.
Sonde DL: Met naald voor moeilijke plaatsen.
Sonde G: 9x hogere slagkracht voor werkstukken met hoge ruwheid.

Technische gegevens:
D/DC/DL D+15 C G
Slag-energie: 11Nmm 11Nmm 3Nmm 90Nmm
Gewicht slaglichaam: 5,5/5,5/7,3gr 7,8gr 3,0gr 20gr.
Sonde Tip Hardheid: 1600HV 1600HV 1600HV 1600HV
Sonde Tip Diameter: 3mm 3mm 3mm 3mm
Sonde Tip Materiaal: Hardmetaal Hardm. Hardm. Hardm.
Slaglichaam Diameter: 20mm 20mm 20mm 30mm
Slaglichaam Lengte: 147/87mm 162mm 141mm 254mm
Slaglichaam Gewicht: 75/50gr. 80gr. 75gr. 250gr.
Max. hardheid werkstuk: 940HV 940HV 1000HV 650HB
Ruwh. Werkstuk Klasse ISO: N7 N7 N5 N9
Ruwh. Werkstuk Max. Rt (Rz) 10 um 10 um 2,5 um 30 um
Ruwh. Werkstuk Gem. Ra 2 um 2um 0,4 um 7 um
Min. gewicht of Werkstuk:
zonder ondersteuning: 5kg 5kg 1,5kg 15kg
Met basis: 2kg 2kg 0,5kg 5kg
Met basis en pasta: 0,1kg 0,1kg 0,02kg 0,5kg
Min. Dikte van Werkstuk:
Met pasta: 3mm 3mm 1mm 10mm
Min. inzetdiepte harding: 0,8mm 0,8mm 0,2mm -
Indrukdiepte Werkstuk:
bij 300HV Diam: 0,54mm 0,54mm 0,38mm 1,03mm
bij 300HV Diepte: 24 um 24 um 12 um 53 um
bij 600HV Diam: 0,45mm 0,45mm 0,32mm 0,90mm
bij 600HV Diepte: 17 um 17 um 8 um 41 um
bij 800HV Diam: 0,35mm 0,35mm 0,30mm -
bij 800HV Diepte: 10 um 10 um 7 um -
