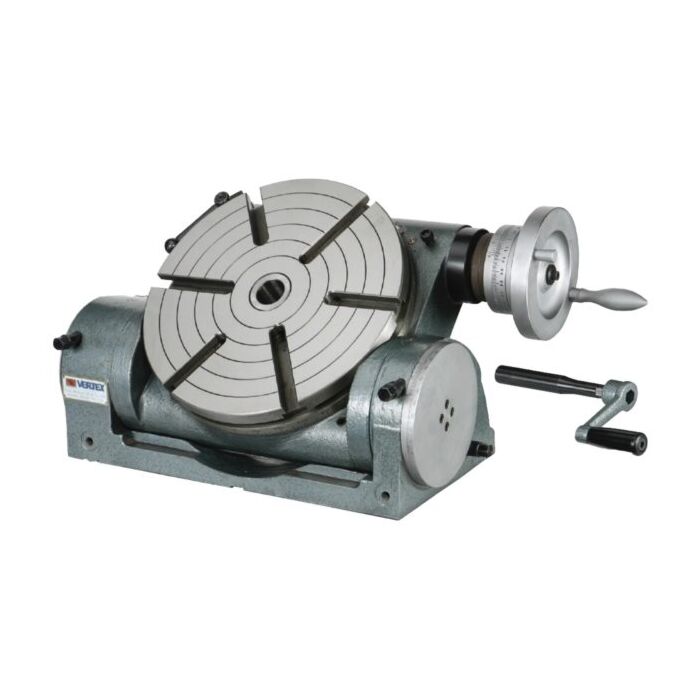

Kantelbare horizontale / verticale verdeeltafel VUT Verzwaarde uitvoering.

Verzwaarde uitvoering.

De tafel van deze verdeeltafel is
kantelbaar over 90 graden.
De indextafel kan men zowel met
gradenverdeling, als met verdeelplaat
gebruiken.
Type: VUT-6 VUT-10 VUT-12
Kantelbaar:
aantal graden bij 1 omdraaiing: 6° 1° 1°
Aflezing: 1’ 2’ 2’
tafel:
aantal graden bij 1 omdraaiing: 4° 4° 4°
scala 1’ 1’ 1’
aflezing: 10’’ 10’’ 10’’
tand ratio: 1:90 1:90 1:90
Centergat MK-2 MK-3 MK-4
Centerhoogte (bij 90° kantel) 90 150 169

Afmetingen:
Type D H h A B a b c e
VUT-6 150 115 165 180 268 380 143 125 10
VUT-10 250 155 275 255 397 495 210 187 12
VUT-20 300 178 319 300 447 551 235 212 14
