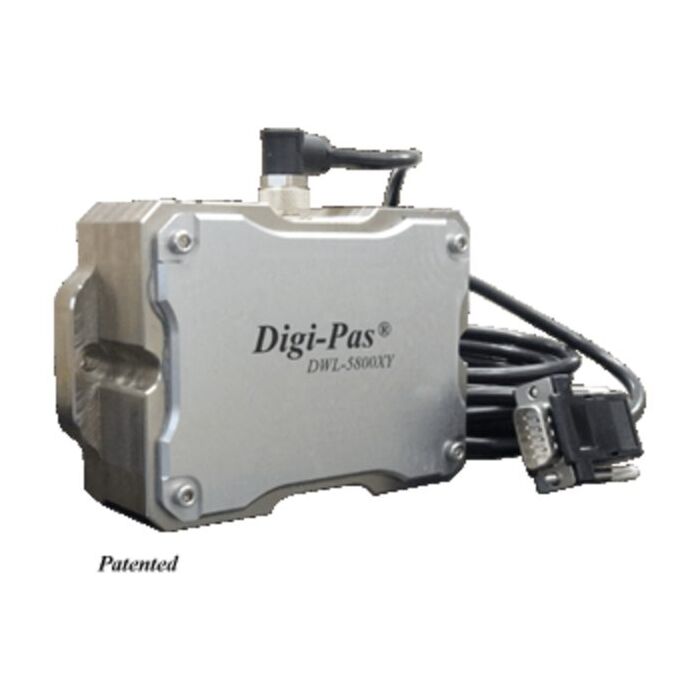

DWL-5800XY 2-Assige Ultraprecisie Sensor Module 1 arcsec.

Digi-Pas DWL5800XY is een 2-assig precisie sensor module van ultra precisie: een resolutie en nauwkeurigheid van 1 arcsec of 5µm/m en breed meetbereik van 14.400 arcsec of 70mm/m, die speciaal ontworpen is om te kunnen worden ingebouwd in een machine / apparatuur voor real-time gelijktijdige controle van de nivellering-status en trillingsmetingen.

Deze intelligente modules zijn uitgerust met het geavanceerde MEMS-sensor technologie, ontwikkeld voor ontwerpers om de precisie-machine structurele stabiliteit te garanderen op elke gewenste computer, numeriek gestuurde machine / apparatuur.

Sensor modules zijn duurzaam, waterdicht, bestand tegen schokken, kleine footprint en mogelijk te communiceren standaard met RS485 of via een controlbox met verschillende protocollen zoals USB, RS232, RS485, CAN 2.0 en Bluetooth.

Voordelen:

- GROOT MEET- EN HOEKBEREIK: nauwkeurige hoekmetingen hebben in hoofdzaak gelijktijdige tweedimensionale vlakken in plaats van een enkele as. Intelligente sensormodules 2 Digi-PAS® assen kunnen hoge precisie en breed meetbereik nilvelleren en real-time trillingen, waardoor applicatietechnici continu toezicht houden en snel de hoek van de machine / uitrusting / structuur bepaalt. De 2-assige sensor modules, bestuurd door MEMS, elimineren effectief de beperkingen van het gebruik van meerdere sensoren, eenassige of omvangrijke op pendel gebaseerde sensoren, voor hoekmetingen en tweedimensionale vlakke hoekmetingen.

- PROGRAMMEERBAAR SYSTEEM EN DEFINIEERDE DOOR DE GEBRUIKER: Digi-Pas® 2-assige sensormodulestelsel is ontworpen voor integratie in een precisie- machine / uitrusting / structuur, waardoor applicatie-ingenieurs onmiddellijk toegang hebben tot de hoekstatus zonder de noodzaak van lange en vervelende programmering.. Het hoekmeetsysteem maakt door de gebruiker gedefinieerde instellingen eenvoudig om elk aangesloten extern apparaat te activeren.


- ACCREDITATIE: de nauwkeurigheid van de sensormodules van de DWL-5800XY-serie wordt geverifieerd door onafhankelijke externe geaccrediteerde kalibratie- en testorganisaties en een traceerbaar nationaal metrologiecentrum voor SI en NIST, JIS, UKAS en DIN onder CIPM MRA.


TECHNISCHE SPECS:

- Meetbereik: 1-assig: 0-14400 arcsec, 2-assig: 0-7200 arcsec
- Resolutie: 1 arcsec (5µm/m)
- Nauwkeurigheid: ± 1 arcsec (5µm/m) van 0° tot 1080 arcsec, ± 3 arcsec boven
- Herhaalbaarheid: 1 arcsec (5µm/m)
- Vibrometer (max relatief g): 2.0
- Samplefrequentie kleiner of gelijk aan 10mSec.
- Communicatie interface: RS485
- Maximale lengte van de kabel RS485: 200 m
- Voeding: 9 ~ 35 Vdc via RS485
- Identificatie: door serieel nummer geregistreerd in de sensor (identificatie op afstand mogelijk) + label op de behuizing
- IP65 gecertificeerd - waterdichte bescherming
- Werktemperatuur: -20 ° C tot +70 ° C
- Opslagtemperatuur: -30 ° C tot +80 ° C
- Materiaal: gieterijs/aluminium.
- Afmeting: 90 x 60 x 33 mm.
- Gewicht: 600 gram.
- Certificaat: nauwkeurigheid wordt geverifieerd door geaccrediteerde externe kalibratie- en testserviceproviders in de VS, Japan, het VK en Duitsland om te voldoen aan NIST, JIS, UKAS & DIN onder ILAC en A2LA.
